De acordo com os requerimentos da refinaçãoa folga é de um dispositivo eletromecanico ( Motoredutor) pelo lado externo do estator
Ferramentas especiaispara fácil e rapidotroca dos discos do Refinado.
Soldas de alta Resistencia asseguram estabilidade e operação confiavel.
Montagem do Refinador de Discos Duplos :

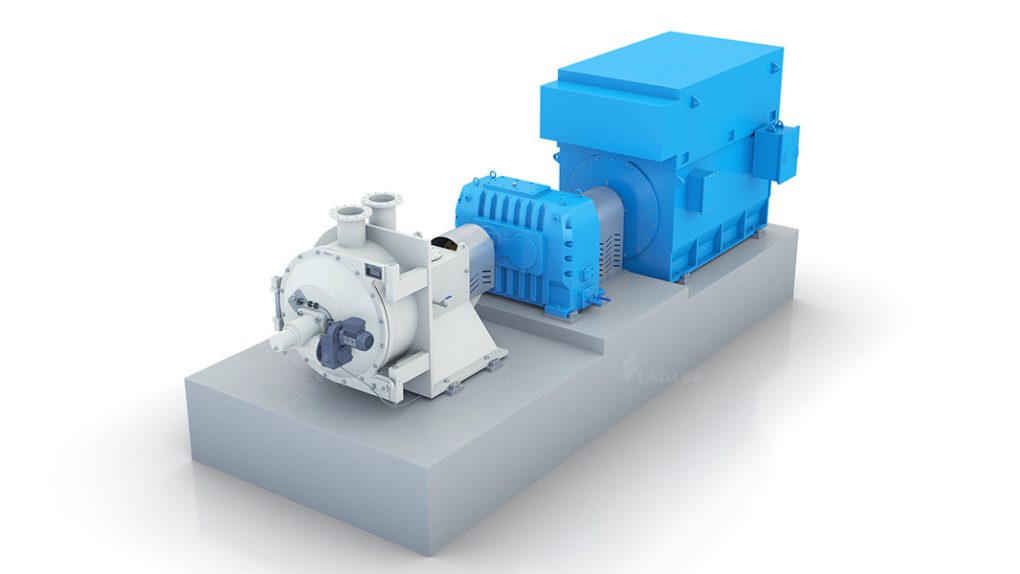

O Refinador de Discos Duplos consiste em Carcaça,unidade rotativa,unidade de selageme dispositivo de ajuste de folga dos Discos.
A Carcaça é a estrutura principal do Refinador,que incluio corpo da carcaça de operação,eixo principal e a instalação dos rolamentos..
A carcaça dee operação e onde os discos são instalados,é o espaco onde a polpa é refinada.
A Carcaça do Refinadoe é uma estrutura feita de aço carbon. Todas as partes em contato com a massa são em aço Inox .do lado externo frontal da carcaça é onde existe uma tampa que pode ser aberta com a retirada dos parafusos do flange.
O Estator é um conjunto de discos,e os dispositivos de ajuste do gap ou folga estão montados externamente na tampa do Refinador.
As conexões de entrada e saida da polpa são soldadas na parte superior da carcaça.
Carcaça :
Unidade Rotativa
Aunidade rotativa inclui;Eixo principal,rolamentos e rotor.Existem 2 rolamentosno eixo principal onde são fixado spor meio de pedestais de rolamentos e conectados ao Rotor por meio de acoplamento.
O Eixo principal estriadopara instalação do rotor é auto alinhante.
O Rotor projetado de duplo lado para instalação dos discos .
A Caixa externa do estator com disco fixo e o rotor com discos rotativosinternos formam a área de refinação da polpa.
A tampa com o disco no lado interno e o disco externos do estator formam a secunda área de refinação.
Unidade de selagem.
A Unidade de selagem consiste em caixa de enchimento com gaxetas .O Selo prevene que a polpa escape para for a da carcaça,e deve ter uma supervisão continua de fornecimento de água de selagem limpa e filtrada.
Unidade de ajuste de Folga:
O acionamento eletromecanico de ajuste é utilisado para deslocar o estator para tras e para frente na direção Axia de forma que seja ajustado a folga para a refinação.
O acionamento eletromacanico para ajuste da folga é instalado na tampa da carcacça do Refinador
Parâmetros Técnicos
| Modelo | PM20 | PM26 | PM34 | PM42 | PM52 |
| Diametro Disco ( pol) | 20-24 | 26-30 | 34-38 | 42-48 | 52~58 |
| Fluxo Min ( l/min) | 400 | 800 | 1500 | 2500 | 6000 |
| Fluxo Max ( L/min) | 2500 | 5000 | 10000 | 15000 | 22000 |
| Potência Motor ( Kw) | 315 | 500 | 900 | 1800 | 3150 |
